НУЖНА ПОМОЩЬ!

[KotovladeletsGT]

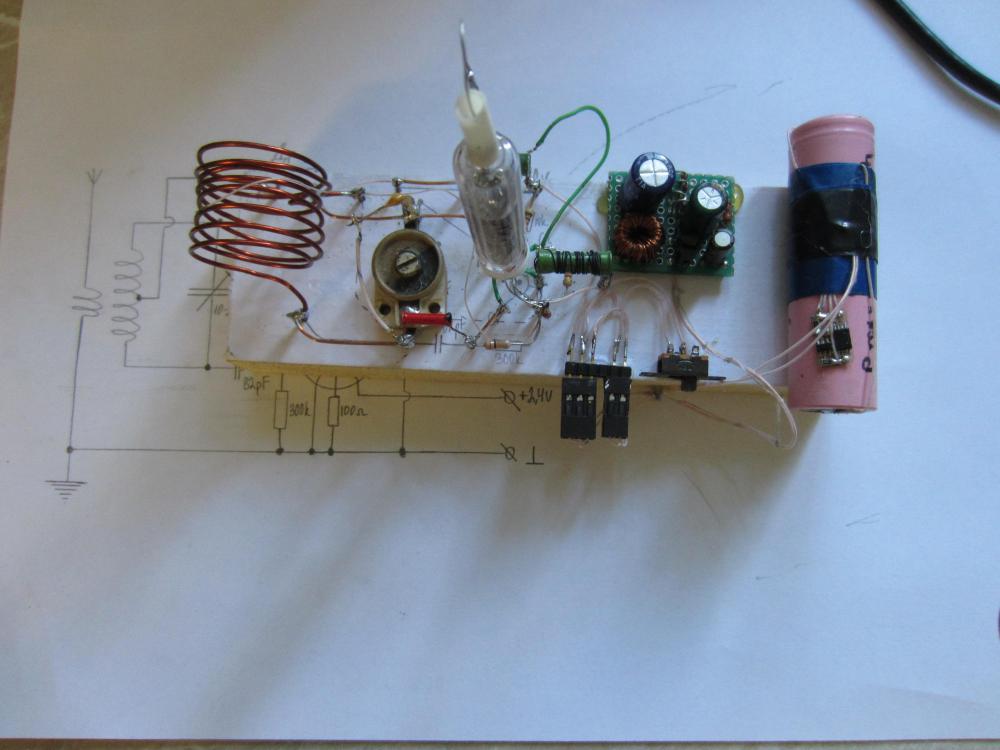

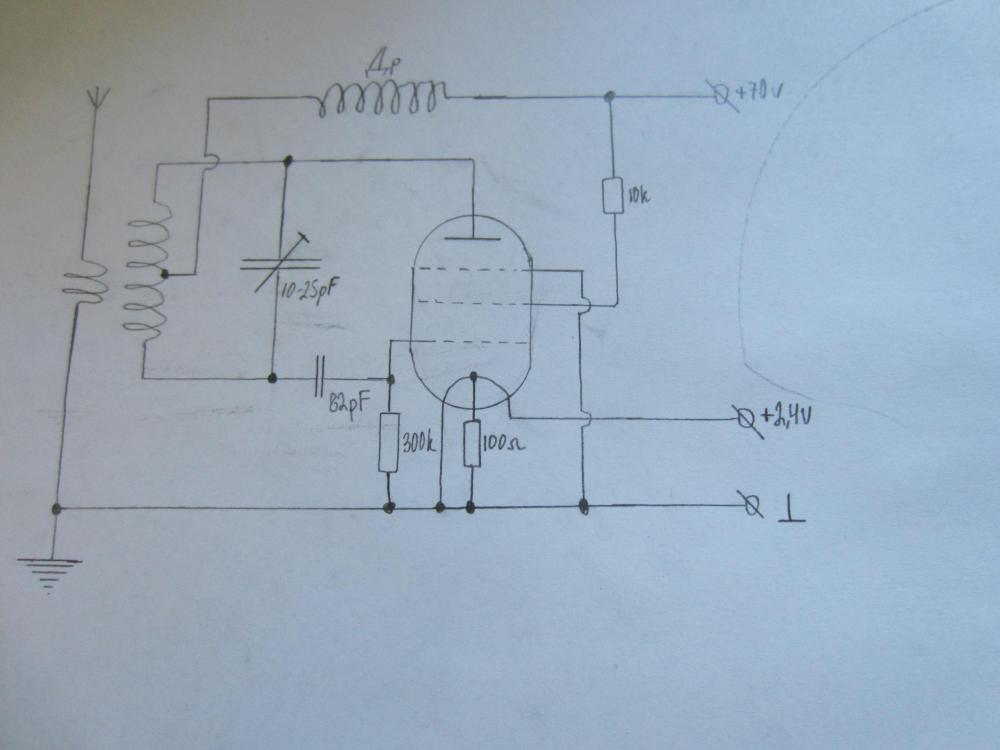

Как думаете, как сделать норм модуляцию этому радиопередатчику? Схему и фото прилагаю

[Maximun]

А тебе какая модуляция нужна? Амплитудная, или частотная?

[KotovladeletsGT]

АМ, конечно. Сигнал на вход идёт с амплитудой от 0,7 до 4 вольт.

[Maximun]

2 минуты назад, KotovladeletsGT сказал:

АМ, конечно. Сигнал на вход идёт с амплитудой от 0,7 до 4 вольт.

Боюсь спросить, а где на самом изделии антенна? Катушка индуктивности случайно не является таковой? И где вход у передатчика?

Edited July 3, 2018 by Maximun

[KotovladeletsGT]

Это макет. При его мощности (0,5 ватта, без антенны простенький сверхрегенератор  принимает сигнал передатчика за 80 метров от него) антенна не нужна. Но, вообще, она присоединяется к одному из витков антенной катушки, там есть контактик. А входа пока нет, вот я и спрашиваю, как его сделать.



Варианты:

1. Повышающий трансформатор воткнуть в разрыв цепи анода, на первичку подать звуковой сигнал.
2. Родить откуда-то напряжение -60 вольт и подавать его через модулятор на 3 сетку лампы.
3. Через резистор подавать напряжение модуляции на 1 сетку лампы.

[Maximun]

6 минут назад, KotovladeletsGT сказал:

2. Родить откуда-то напряжение -60 вольт и подавать его через модулятор на 3 сетку лампы.

-60 вольт? А что, если пустить эти 70 вольт от источника питания через делитель напряжения, который уменьшает напряжение до 60 вольт?

[KotovladeletsGT]

Минус 60 надо. Чтоб запереть пентод, подав их на 3 сетку.



[Kill_Bill]

Да блин че такие умные? А мне надо ещё матешу сдавать ех

[KotovladeletsGT]

4 часа назад, Kill_Bill сказал:

Да блин че такие умные? А мне надо ещё матешу сдавать ех

Слушай, я поставил перед собой цель сдать ЕГЭ без курсов и репетиторов. Ну, за Физику 70 баллов ИЗИ, а вот на матеше я дико лоханулся (45 баллов). Так что не у тебя одного с алгеброй проблемы.
